ČLANEK ŠT. 139 | Štiri stične točke: Zakaj valjček drsnih vrat odpove, če katero koli kolo ni poravnano
ČLANEK ŠT. 139 | Štiri stične točke: Zakaj valjček drsnih vrat odpove, če katero koli kolo ni poravnano
Drsna vrata se zdijo, kot da brez napora lebdijo po svoji tirnici, vendar ta iluzija breztežnosti prikriva zahtevno mehansko resničnost. Celotna teža vratne plošče – pogosto presega 80 kilogramov pri standardnih dvoslojno zastekljenih terasnih vratih in doseže več kot 200 kilogramov pri komercialnih aluminijastih sistemih – je skoncentrirana na štirih majhnih stičnih točkah, kjer se kolesa vrat ...valjčeksklopi se stikajo s tirnico. Vsak valjček nosi četrtino celotne obremenitve le v popolnih pogojih. V trenutku, ko kateri koli valjček odstopa od svoje načrtovane poravnave, se porazdelitev obremenitve dramatično spremeni, kar sproži kaskado pospešene obrabe, ki se širi po celotnem drsnem sistemu. Razumevanje, kako te štiri točke stika medsebojno delujejo – in zakaj lahko neusklajenost samo enega kolesa uniči funkcionalnost vrat – je bistvenega pomena za vsakogar, ki določa, namešča ali vzdržuje strojno opremo drsnih vrat.
Idealna porazdelitev obremenitve

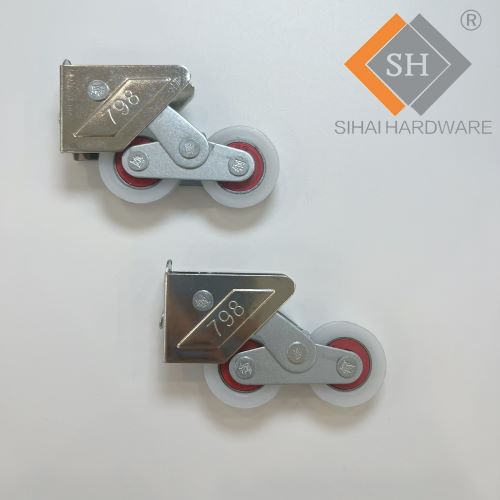

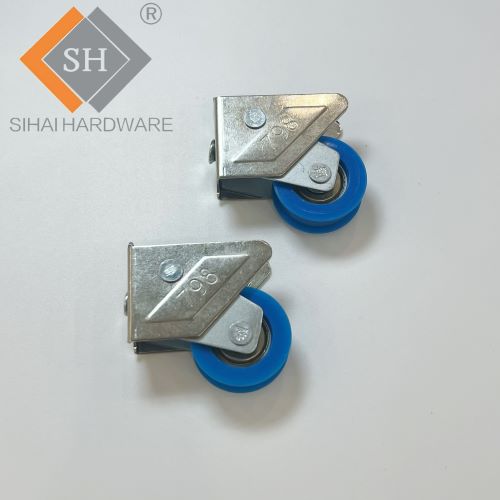

V pravilno nastavljenih drsnih vratih sta dvavaljčekSklopi podpirajo ploščo, pri čemer vsak sklop vsebuje dve kolesi, ki se vozita po skupni tirnici ali dveh vzporednih tirnicah. Teža vrat ustvarja vektor sile navzdol, ki poteka skozi težišče plošče. Ta sila se razdeli v štiri reakcijske sile na stičnih točkah med kolesom in tirnico. Ko je tirnica popolnoma ravna, so položaji pritrditve valjev pravilno nastavljeni in je plošča vrat kvadratna, vsako kolo nosi natanko četrtino celotne teže plošče. Ta enakomerna porazdelitev je predpostavka zasnove, na kateri temelji nazivna nosilnost valjev – sklop valjev, nazivno za 100 kilogramov, je običajno zasnovan z varnostnim faktorjem od 1,5 do 2,0, kar pomeni, da lahko vsako kolo varno prenese statično obremenitev od 25 do 33 kilogramov. Material kolesa, vrsta ležaja, premer osi in geometrija ohišja so optimizirani za ta enakomerno porazdeljen primer obremenitve. V teh pogojih lahko kakovostni valjčki drsnih vrat, izdelani z zatesnjenimi krogličnimi ležaji in natančno brušenimi kolesi, zagotovijo od 50.000 do 100.000 ciklov gladkega in tihega delovanja z minimalno obrabo.
Matematika neusklajenosti
Nepravilna poravnava drsnih vratvaljčekSistem lahko izvira iz več virov. Tirnica je lahko nameščena izven ravnine celo za en sam milimeter po svoji dolžini. Nosilci za pritrditev valjev se lahko med namestitvijo neenakomerno nastavijo, pri čemer je en valj nameščen nekoliko višje od drugega. Sama plošča vrat je lahko izdelana nekoliko izven ravnine ali pa se sčasoma deformira zaradi toplotnega raztezanja, absorpcije vlage v lesenih okvirjih ali posedanja gradbene konstrukcije. Ko katero koli od štirih koles izgubi stik s tirnico – ali celo ko se njegova kontaktna sila znatno zmanjša – se obremenitev prerazporedi med preostala kolesa. Če eno kolo nosi le 10 odstotkov svoje projektirane obremenitve, morajo preostala tri kolesa skupaj podpirati 90 odstotkov teže plošče, pri čemer kolo diagonalno nasproti neobremenjenemu kolesu doživi največje povečanje. To preobremenjeno kolo zdaj deluje preko svoje projektirane zmogljivosti, njegova utrujenostna življenjska doba zaradi kotalnega stika pa se eksponentno zmanjša. Izračuni življenjske dobe ležajev, ki temeljijo na teoriji Lundberg-Palmgren, kažejo, da 30-odstotno povečanje radialne obremenitve zmanjša utrujenostno življenjsko dobo ležaja za približno 50 odstotkov. 50-odstotna preobremenitev lahko zmanjša življenjsko dobo za 70 do 80 odstotkov. Kar je bilo zasnovano kot 20-letna komponenta, lahko ob dolgotrajnih pogojih neusklajenosti odpove v 18 do 24 mesecih.
Vzorci obrabe koles kot diagnostični dokaz
Vzorec obrabe na drsnih vratihvaljčekKolo zagotavlja podroben zapis svojih obratovalnih pogojev. Kolo, ki je delovalo s pravilno poravnavo, kaže enakomerno, simetrično obrabo po celotni površini tekalne plasti – kontaktni pas je centriran na profilu kolesa in ima enakomerno širino po celotnem obodu. Nasprotno pa kolo, ki deluje z nepravilno poravnavo, razvije značilne asimetrične vzorce obrabe. Če je tirnica bočno izven ravne površine, se kolo premika po enem robu tekalne plasti, kar ustvari zožen profil obrabe, ki je na obremenjeni strani vidno tanjši. To zoženo kolo nato poslabša nepravilnost, saj z vsakim ciklom učinkovito usmerja ploščo vrat proti nižji strani tirnice. Če je nosilec valja nastavljen previsoko glede na svojega partnerja, se na preobremenjenem kolesu razvije sploščeno mesto – stanje, znano kot brinelling – kjer ponavljajoči se udarci s tirnico med delovanjem vrat plastično deformirajo material kolesa. Ko se razvije sploščeno mesto, se kolo ne kotali več gladko; z vsakim prehodom udarja po tirnici in prenaša udarne obremenitve skozi ohišje valja v ploščo vrat. Te udarne obremenitve lahko zrahljajo pritrdilne vijake, razpokajo ohišja valja in v hujših primerih povzročijo, da steklena enota zaradi ponavljajočih se vibracij izgubi tesnilo.
Kaskadna odpoved: Kako en slab valj uniči sistem
Sistem drsnih vrat kaže lastnost, ki jo inženirji za zanesljivost imenujejo odvisne okvare: okvara enegavaljčekznatno poveča verjetnost okvare preostalih valjev. Ko se eno kolo pokvari, se poveča kotalni upor plošče. Uporabnik mora za upravljanje vrat uporabiti večjo silo, kar posledično poveča bočne sile, ki se prenašajo skozi preostale sklope valjev. Te povečane bočne sile pospešijo obrabo tesnil valjčnih ležajev, kar omogoča vdor prahu in vlage, ki poslabšata mazanje ležajev. Povečan napor pri upravljanju obremeni tudi ročaj, mehanizem zaklepanja in spoje vratne plošče. Kar se začne kot eno samo neporavnano valjčno kolo, se nadaljuje skozi predvidljivo zaporedje okvar. Najprej uporabnik opazi povečan napor pri upravljanju – vrata se zdijo težka ali se na določenih točkah vzdolž tirnice zatikajo. Drugič, razvijejo se slišni simptomi: škripanje zaradi okvare ležaja, škripanje zaradi stika suhega kolesa s tirnico ali udarjanje zaradi kolesa z ravnimi pikami. Tretjič, vrata postanejo vidno neporavnana, z neenakomernimi režami med ploščo in okvirjem. Nazadnje vrata postanejo neuporabna – bodisi se popolnoma zagozdijo bodisi iztirijo s tira. V tej zadnji fazi so se stroški popravila povečali od preproste zamenjave valjev do morebitne potrebe po novih delih tirnic, popravilih okvirja in v najslabšem primeru nadomestni stekleni enoti, če je prišlo do poškodb zaradi vibracij.
Preprečevanje s specifikacijo in namestitvijo
Preprečevanje drsnih vratvaljčekOkvara se začne že dolgo pred vgradnjo vrat. Prva obrambna linija je določitev valjev z ustrezno nosilnostjo – skupna nazivna nosilnost vseh valjev mora presegati dejansko težo vrat za faktor vsaj 1,5, po možnosti pa 2,0 za uporabo v prostorih z veliko prometa ali komercialne namene. Material valjev se mora ujemati z materialom tirnice, da se čim bolj zmanjšata obraba in korozija: valji iz nerjavečega jekla ali ponikljanega jekla na tirnicah iz nerjavečega jekla ali valji iz inženirskega polimera z notranjimi ležaji za aluminijaste tirnice, kjer je galvanska združljivost bistvena. Med namestitvijo je treba tirnico poravnati z natančnostjo 0,5 milimetra na meter dolžine, kar zahteva lasersko nivelirno orodje namesto vodnih tehtnic. Nastavitev višine valjev je treba izvajati sistematično, pri čemer se preveri, ali so vsa štiri kolesa hkrati v stiku s tirnico in ali je plošča vrat navpična in pravokotna znotraj odprtine okvirja. To nastavitev je treba ponovno preveriti po približno 50-kratnem ciklu vrat, ko se valji ustalijo v končnem položaju. Končno, specifikacija valjev z ekscentričnimi mehanizmi za nastavitev omogoča fino nastavitev kontaktne sile vsakega kolesa brez demontaže vratne plošče – funkcija, ki bistveno poenostavi tako začetno nastavitev kot tudi vzdrževalne nastavitve skozi celotno življenjsko dobo vrat.
Zaključek
Štiri stične točke drsnih vratvaljčekSistem deluje kot medsebojno odvisna mehanska mreža. Okvara katerega koli posameznega kolesa ni nikoli osamljen dogodek – predstavlja prerazporeditev obremenitve, ki pospeši obrabo preostalih valčkov, poveča obratovalne sile in širi škodo po celotnem sklopu vrat. Drsna vrata, ki danes delujejo gladko, lahko kopičijo skrito škodo zaradi neporavnanosti, ki se bo mesece ali leta kasneje pokazala kot katastrofalna okvara. Lekcije za specifikacijo in vzdrževanje so jasne: določite valjčke z velikimi nosilnostmi, zahtevajte natančnost pri namestitvi tirnic in nastavitvi valjev ter se takoj odzovite na najzgodnejše znake povečanega obratovalnega napora ali spremenjenega zvočnega podpisa. Valjčno kolo, tako majhno glede na vrata, ki jih podpira, se izkaže kot komponenta, od katere je odvisen celoten drsni sistem. Ko vse štiri točke enakomerno porazdelijo obremenitev, vrata drsijo. Ko odpove že ena točka, se vrata zdrsnejo proti prezgodnjemu in preprečljivemu koncu.
