ČLANEK ŠT. 157 | Kako majhno kolo nosi težka steklena vrata? Načelo kotaljenja
ČLANEK ŠT. 157 | Kako majhno kolo nosi težka steklena vrata? Načelo kotaljenja
Steklena vrata, težka 100 kilogramov, tiho drsijo po aluminijasti tirnici, podprta s štirimi majhnimi kolesi, ki niso večja od kovanca. Kontrast med precejšnjo maso vrat in majhnostjo ...valjčekZdi se, da kolesa kljubujejo zdravi pameti. Težak predmet, postavljen na majhno kontaktno točko, bi se moral pogrezniti, zdrobiti ali zatakniti. Pa vendar milijoni drsnih vrat desetletja gladko delujejo na valjih, ki se prilegajo dlani. Razlaga ni samo v moči valja, temveč v temeljni fiziki kotalnega stika – načelu, ki porazdeli ogromne obremenitve po majhnih površinah, hkrati pa drsno trenje pretvori v bistveno nižji kotalni upor.
Razlika med drsenjem in kotaljenjem
Da bi razumeli, kako majhenvlogarnosi težka vrata, je najprej koristno razmisliti, česa ne počnejo. Valjček ne drsi po tirnici. Če bi ista 100-kilogramska vrata vlekli po tirnici brez koles, bi bilo drsno trenje ogromno. Sila, potrebna za njihovo premikanje, bi znašala približno 30 do 40 odstotkov teže vrat – približno 30 do 40 kilogramov potisne sile. Aluminijasta tirnica bi se v nekaj tednih zarezala in izdolbla. Vrata bi bila praktično neuporabna. Kotalno kolo to povsem spremeni. Ko se kolo kotali brez drsenja, je točka stika med kolesom in tirnico trenutno mirujoča glede na površino tirnice. Na točki stika ni drsnega gibanja in zato ni drsnega trenja v klasičnem smislu. Ostane le kotalni upor, ki je za trdo kolo na trdi površini običajno le 1 do 3 odstotke drsnega trenja, ki bi obstajalo brez kolesa. Zato lahko otrok potiska težka drsna vrata, ko so pravilno nameščena na delujoča kolesa – otrok premaga le majhen delček sile, ki bi bila potrebna za vlečenje istih vrat po isti površini.
Kontaktni tlak: Majhna površina, velike številke
ThevaljčekKolo se s tirnico dotika na zelo majhni površini – kontaktni površini, ki je lahko velika le nekaj kvadratnih milimetrov. Preprosta delitev nakazuje ogromen pritisk. 25-kilogramska obremenitev na kolo, deljena s kontaktno površino, veliko morda 5 kvadratnih milimetrov, ustvari kontaktni tlak približno 50 megapaskalov. To je precejšnja obremenitev, vendar je znotraj nosilnosti kaljenega jekla ali inženirskih polimerov. Materiali, ki se uporabljajo v kakovostnih valjih, so posebej izbrani za prenašanje teh pritiskov brez trajne deformacije. Kaljeni jekleni valji, običajno kaljeni na 58 do 62 na Rockwellovi lestvici C, lahko prenesejo kontaktne tlake, ki presegajo 1000 megapaskalov, preden se porušijo. Aluminijasta tirnica z nižjo trdoto je zaščitena z geometrijo stika: ukrivljen valj na ravni ali rahlo žlebljeni tirnici ustvari kontaktno elipso, ne pa ostre konice, obremenitev pa se porazdeli po izračunljivi površini, ki jo določata polmer valja in elastične lastnosti obeh materialov.
Vloga ležaja
V vsakemvaljčekKolo je ležaj, ki je vsaj tako pomemben kot samo kolo. Kolo se kotali po tirnici, vendar se mora tudi prosto vrteti okoli svoje osi. Brez ležaja bi trenje med izvrtino kolesa in osjo porabilo veliko prednosti kotaljenja. Kakovostni valjčki drsnih vrat uporabljajo kroglične ležaje z globokimi utori, ki zmanjšajo trenje na osi na zelo majhen delček obremenitve. Kroglični ležaj deluje po istem principu kot samo kolo – kroglice se kotalijo med notranjim in zunanjim obročem, pri čemer drsno trenje nadomeščajo s kotalnim uporom na stičišču osi. Ležaj ima tudi strukturno funkcijo. Ohranja natančno poravnavo kolesa na osi in zagotavlja, da se kolo kotali v enakomerni ravnini brez zibanja ali nagibanja. Kolo, ki se ziba, koncentrira svojo obremenitev na manjši del kontaktne površine, kar poveča lokalno obremenitev in pospeši obrabo tako kolesa kot tirnice. Precizni ležaj drži kolo v pravilnem položaju in enakomerno porazdeli težo vrat po celotni kontaktni širini skozi vsak cikel.
Pari materialov in porazdelitev obremenitve

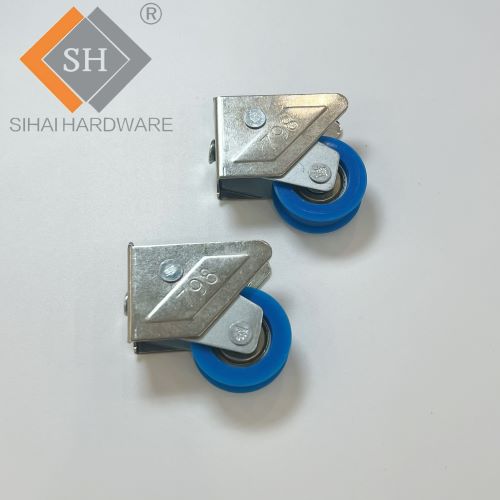

Thevaljčekin tirnica tvorita materialni par, katerega združljivost določa življenjsko dobo celotnega drsnega sistema. Klasična kombinacija v arhitekturnem okovju je valj iz kaljenega jekla, ki teče po tirnici iz nerjavečega jekla ali eloksiranega aluminija. Jekleni valj zagotavlja visoko nosilnost in odlično odpornost proti obrabi. Material tirnice je izbran zaradi odpornosti proti koroziji in združljivosti z valjem. V sistemih, zasnovanih za tišje delovanje, se polimerni valjčki – običajno acetalni, poliamidni ali poliuretanski – tečejo po aluminijastih ali tirnicah iz nerjavečega jekla. Ti polimerni valjčki so mehkejši od tirnice, kar je namerno. Polimer se pod obremenitvijo nekoliko deformira, kar poveča površino kontaktne površine in zmanjša kontaktni tlak. To je isto načelo, ki omogoča, da gumijaste pnevmatike prevažajo težka vozila po asfaltiranih cestah. Polimerni valjček tudi absorbira vibracije in deluje tišje kot jekleni valjček, kar je pomemben dejavnik v stanovanjskih objektih. Kompromis je, da se polimerni valjčki obrabljajo hitreje kot jekleni in zahtevajo redno menjavo. Vendar pa je zamenjava kompleta polimernih valjčkov vsakih pet do osem let veliko cenejša od zamenjave aluminijaste tirnice z zarezami.
Zakaj štiri kolesa, ne eno

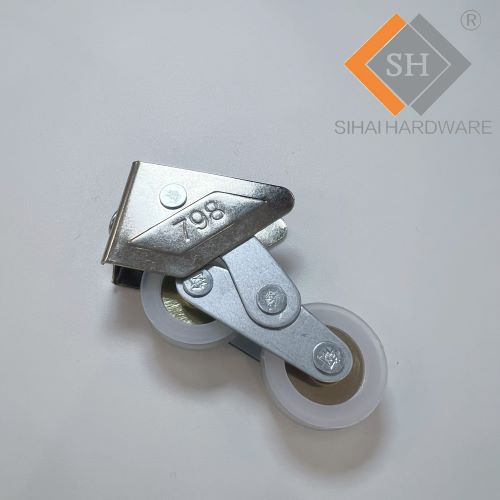

Drsna steklena vrata se običajno pomikajo na štirivaljčekkolesa – dve na vsakem od dveh tandemskih sklopov. Ta štiritočkovna opora ni odveč. Če bi eno kolo nosilo celotno težo vrat, bi se kontaktni tlak početveril, kar bi verjetno preseglo nosilnost materiala tirnice. Štirikolesna razporeditev zagotavlja tudi stabilnost. Vrata, ki jih na vsakem koncu podpira en valj, bi se nagnila k zibanju, če bi imela tirnica kakršno koli neravnino. Tandemska razporeditev – dve kolesi v vrsti na vsakem sklopu – ustvarja stabilno platformo, ki premosti majhne neravnine tirnice. Vsako kolo se lahko nekoliko dvigne ali spusti, medtem ko sklop ohranja celoten stik prek vsaj enega kolesa na vsakem koncu. Zato lahko drsna vrata še naprej gladko delujejo, tudi če ima tirnica manjše nepravilnosti ali se je nabrala majhna količina odpadkov. Redundanca štirikolesnega sistema je tudi varnostna funkcija. Če se eno kolo zatakne ali odpove, lahko preostala tri začasno podpirajo vrata in preprečijo nenaden porušitev, ki bi lahko razbila stekleno ploščo.
Meje načela kotaljenja
Načelo kotaljenja, ki omogoča majhnovaljčekPrenašanje težkih vrat ima omejitve, njihovo preseganje pa vodi do hitre okvare. Najpogostejša omejitev, s katero se srečujemo v praksi, je deformacija tirnic. Če obremenitev valja preseže nosilnost materiala tirnic, se površina tirnic upogne in ustvari vdolbino. Ko se vdolbina oblikuje, se mora valjček z vsakim prehodom dvigniti iz nje, gladko kotalno gibanje pa se spremeni v vrsto udarcev. Te udarne obremenitve daleč presegajo statično obremenitev in lahko hitro uničijo tako valjček kot tirnico. Druga omejitev je kontaminacija. Načelo kotaljenja predpostavlja čiste, gladke površine. Ko delci ostankov, večji od debeline mazivnega filma, vstopijo v kontaktno območje, motijo gladko kotaljenje. Trdi delci lahko vdolbijo površino tirnic. Mehki delci se lahko kopičijo in tvorijo plast, skozi katero se mora valjček potisniti, kar poveča upor. Zato je treba tirnice drsnih vrat vzdrževati čiste in zato je treba valjčke v prašnem okolju pogosteje vzdrževati.
Zaključek
MajhenvaljčekKolesa, ki nosijo težka steklena vrata, se ne zanašajo na surovo moč. Delujejo po zaslugi elegantne fizike kotalnega stika, ki visoke sile drsnega trenja nadomešča z bistveno manjšim kotalnim uporom. Koncentrirana obremenitev na kontaktni površini se obvladuje z izbiro materialov z zadostno trdoto in z uporabo natančnih ležajev, ki ohranjajo poravnavo. Štirikolesna konfiguracija porazdeli obremenitev in zagotavlja redundanco. Rezultat je sistem, v katerem je mogoče vrata, ki tehtajo toliko kot oseba, premakniti z naporom enega samega prsta. Valjček, čeprav majhen, predstavlja eno najučinkovitejših uporab klasične mehanike v vsakdanjem arhitekturnem okovju.
